El aire acondicionado de precisión refrigerado por agua es uno de los cuatro tipos principales de sistemas de enfriamiento de precisión, junto con el free cooling, los PAC refrigerados por aire y los PAC de agua helada. Es una solución de enfriamiento de precisión ideal para zonas con un bajo grado de humedad. Cuanto más seco es el ambiente, mayor es su eficiencia. La baja humedad y los ambientes secos ofrecen un gran escenario para los sistemas de enfriamiento por agua, como los CRAC y los HVAC.
Sin embargo, la humedad también puede ser una barrera para los aires acondicionados de precisión refrigerados por agua, lo que puede dificultar la elección de un modelo adecuado. En este artículo hablaremos de por qué puede complicar tus selecciones y te daremos algunos consejos para ayudarte a tomar las decisiones correctas.
¿Cómo y dónde funcionan los aires acondicionados de precisión refrigerados por agua?
Empecemos con una introducción sencilla de la estructura de un sistema de enfriamiento de precisión refrigerado por agua común. Normalmente contiene dos partes principales: una unidad interior (similar al sistema de enfriamiento de precisión refrigerado por aire) y una unidad exterior que es, exactamente, una torre de enfriamiento.
1. Unidad interior
Las unidades interiores de los PAC refrigerados por agua son similares a las de los PAC refrigerados por aire: normalmente constan de un compresor, un evaporador, un ventilador EC/AC, un humidificador, un filtro de aire y un sistema de control. Una diferencia clave es que en la unidad interior del sistema de enfriamiento de precisión refrigerado por agua se integra un intercambiador de calor de placas. Dentro de este dispositivo, el circuito externo de circulación de agua y el circuito interno de circulación de refrigerante intercambian calor de manera eficiente: el refrigerante libera el calor interior que ha absorbido, y el agua absorbe ese calor y lo transfiere a la unidad exterior.

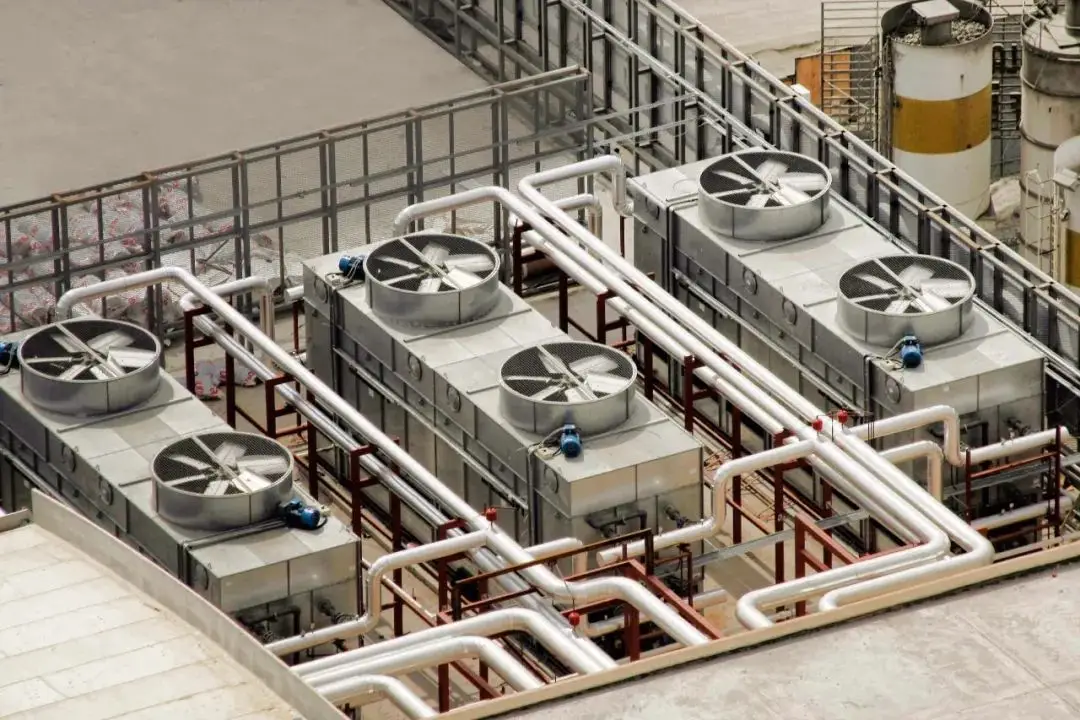

2. Unidad exterior (torre de enfriamiento)
Una humedad más baja ayuda a que el agua se evapore mejor, y la evaporación del agua elimina el calor de su entorno. Este es el principio básico del funcionamiento de la unidad exterior (torre de enfriamiento) de los PAC refrigerados por agua: actúa como la “salida final” para la disipación del calor, reduciendo la temperatura del agua caliente que proviene de la unidad interior mediante el enfriamiento evaporativo.
Para maximizar el efecto de enfriamiento evaporativo, la torre de enfriamiento está equipada con cuatro componentes principales:
- Material de relleno: fabricado de PVC o PP, con una estructura de panal o corrugada. Maximiza la superficie de contacto entre el agua y el aire, permitiendo que el agua caliente se extienda rápidamente en una película fina, lo que acelera la evaporación.
- Sistema de distribución de agua: incluye boquillas pulverizadoras o canales que rocían de manera uniforme el agua caliente (procedente del intercambiador de calor de placas de la unidad interior) sobre el material de relleno. Una distribución uniforme evita el sobrecalentamiento local y garantiza que cada parte del relleno se aproveche de forma eficaz.
- Ventiladores: se dividen en tipo de tiro inducido (con un ventilador en la parte superior que aspira el aire hacia arriba, de uso habitual en centros de datos) y tipo de tiro forzado (con un ventilador en la parte inferior que empuja el aire hacia arriba). Estos ventiladores conducen el aire exterior a través del material de relleno, mejorando aún más la evaporación del agua.
- Eliminadores de arrastre: una estructura tipo malla en la parte superior de la torre. Cuando el aire sale de la torre, puede arrastrar diminutas gotas de agua (llamadas “drift”); los eliminadores capturan estas gotas y las devuelven a la torre, reduciendo el desperdicio de agua y evitando la acumulación de depósitos minerales en los equipos cercanos.
3. Escenarios de aplicación: dónde brillan los aires acondicionados de precisión refrigerados por agua
Por el principio de funcionamiento de la unidad exterior, queda claro que la eficiencia de disipación de calor de los PAC refrigerados por agua depende en gran medida de la evaporación del agua, y que los ambientes de baja humedad aceleran significativamente la velocidad de evaporación. Por lo tanto, sus escenarios de aplicación principales son:
- Regiones secas: como partes del noroeste y del norte de China, o Arizona en Estados Unidos, donde la humedad exterior media es del 20%-40%. En estas zonas, los PAC refrigerados por agua pueden mantener una alta eficiencia con un bajo consumo energético.
- Centros de datos medianos y grandes y salas de alta densidad: por ejemplo, clústeres de computación de IA o centros de datos en la nube. Estos escenarios requieren una gran capacidad de enfriamiento continua y estable, y los PAC refrigerados por agua tienen un PUE (índice de eficacia del uso de la energía, normalmente inferior a 1.4) más bajo que los sistemas refrigerados por aire, cumpliendo con los estrictos requisitos de ahorro energético.
- Entornos sensibles al ruido: las torres de enfriamiento pueden instalarse lejos de la sala de ordenadores principal, mientras que las unidades interiores funcionan con un ruido menor que los modelos refrigerados por aire, lo que las hace adecuadas para escenarios en los que el control del ruido es fundamental.
El doble papel de la humedad: de ventaja a barrera
La humedad es una “espada de doble filo” para los PAC refrigerados por agua. La baja humedad es la clave de su alta eficiencia, mientras que la alta humedad se convierte en un obstáculo importante para su selección y funcionamiento, generando impactos completamente opuestos en el sistema.
1. Baja humedad: un “impulsor” de la eficiencia
En ambientes secos (humedad < 50%), la baja humedad optimiza el proceso de enfriamiento evaporativo de la torre de enfriamiento, mejorando el rendimiento general de los PAC refrigerados por agua de tres maneras clave:
(1) Enfriamiento más rápido, menor consumo energético
La baja humedad significa que el aire tiene una gran “capacidad de retención de humedad”: puede absorber rápidamente el agua del material de relleno de la torre de enfriamiento. Cada kilogramo de agua evaporada elimina alrededor de 2260 kJ de calor, lo que permite que el agua caliente (35-40°C) baje rápidamente a la temperatura objetivo (28-32°C). Al mismo tiempo, los ventiladores no necesitan funcionar a altas velocidades para impulsar la evaporación, por lo que el consumo energético es solo de 1/3 a 1/2 del de los ambientes de alta humedad.
(2) Menor desperdicio de agua
En el aire seco, la mayor parte del agua evaporada se absorbe como vapor de agua en lugar de salir de la torre como “drift”. Con la ayuda de los eliminadores de arrastre, la tasa de recuperación del agua puede superar el 98%, y el volumen diario de reposición de agua es solo 1/5 del de las zonas de alta humedad, lo que reduce enormemente los costes de los recursos hídricos.
(3) Menor desgaste del equipo
En condiciones de baja humedad, el agua circula rápidamente por el sistema y no permanece mucho tiempo en la torre de enfriamiento. Esto evita que los minerales del agua (como el calcio y el magnesio) se depositen y formen “incrustaciones” en el relleno o en las tuberías. Además, el aire seco ralentiza la corrosión de los componentes metálicos (como las paredes de las tuberías y los ejes de los ventiladores), lo que prolonga la vida útil del equipo entre 3 y 5 años.
2. Alta humedad: un “obstáculo” para el funcionamiento
Cuando la humedad exterior supera el 65% (por ejemplo, en zonas costeras del sur de China o en Miami, EE. UU.), la capacidad de retención de humedad del aire está casi saturada. Esto altera el proceso de enfriamiento evaporativo de la torre de enfriamiento y provoca una serie de problemas en los PAC refrigerados por agua:
(1) Desplome de la eficiencia de disipación de calor, capacidad de enfriamiento insuficiente
La alta humedad ralentiza la evaporación entre un 50% y un 70%. La torre de enfriamiento ya no puede reducir la temperatura del agua al rango requerido; por ejemplo, solo puede enfriar el agua caliente de 38°C a 35°C en lugar de a 28-32°C. Esto significa que el intercambiador de calor de placas de la unidad interior no puede absorber el calor del refrigerante de forma eficaz, y los equipos de TI (como los servidores) pueden activar alarmas de alta temperatura debido a una mala disipación del calor.
(2) Sobrecarga del equipo y aumento de los costes energéticos
Para compensar el enfriamiento insuficiente, los ventiladores de la torre de enfriamiento deben funcionar a máxima velocidad. Según la “ley de afinidad de los ventiladores”, duplicar la velocidad del ventilador cuadruplica su consumo energético. Mientras tanto, las bombas de agua también deben acelerar la circulación del agua para aumentar el tiempo de contacto entre el agua y el aire. Juntos, estos factores elevan el consumo energético general del sistema a un 200%-300% más que en ambientes de baja humedad, y el PUE puede superar 1.8, perdiendo la ventaja de ahorro energético por la que son conocidos los sistemas refrigerados por agua.
(3) Aumento de los riesgos de incrustaciones y corrosión
La evaporación lenta significa que el agua permanece más tiempo en la torre de enfriamiento. Los minerales del agua se depositan gradualmente en el material de relleno y en las superficies de las tuberías, formando una capa de “incrustaciones”. Las incrustaciones actúan como un aislante y reducen aún más la eficiencia del intercambio de calor. Al mismo tiempo, la alta humedad crea un ambiente húmedo que acelera la corrosión de los componentes metálicos. Para solucionarlo, los usuarios deben sustituir con frecuencia las piezas fabricadas en acero inoxidable 304/316L, lo que aumenta los costes anuales de mantenimiento entre 50 000 y 100 000 yuanes.
(4) Problemas de punto de rocío que provocan fallos del sistema
Si la temperatura del punto de rocío del aire exterior es superior a la temperatura del agua de enfriamiento, se formará condensación en las superficies de las tuberías de la torre de enfriamiento y en el depósito de recogida de agua. Esta condensación añade humedad adicional al sistema, lo que provoca el crecimiento de moho (que obstruye el material de relleno) y cortocircuitos en el cableado eléctrico del ventilador. En casos extremos, como durante una tormenta tropical cuando la humedad supera el 95%, la torre de enfriamiento puede dejar de funcionar por completo, lo que provoca el apagado de todo el sistema de PAC refrigerado por agua.
Cómo elegir PAC refrigerados por agua según los distintos niveles de humedad
Para abordar el doble impacto de la humedad, la selección de PAC refrigerados por agua debe seguir el principio de “adaptarse a las condiciones locales”. Es necesario combinar las características de humedad de la zona objetivo (por ejemplo, la humedad media anual y los periodos de humedad máxima) y optimizar la selección desde tres aspectos: configuración del equipo, elección de materiales y diseño del sistema.
1. Zonas secas (humedad < 50%): priorizar la relación coste-beneficio
En las regiones secas, el proceso de enfriamiento evaporativo de la torre de enfriamiento funciona con eficiencia, por lo que puedes centrarte en equilibrar el rendimiento y el coste:
(1) Selección del equipo
- Torre de enfriamiento: elige “torres de enfriamiento de tiro forzado”. Son más baratas que las de tiro inducido y no requieren diseños complejos de eliminadores de arrastre (ya que el aire seco reduce significativamente el arrastre).
- Unidad interior: opta por un intercambiador de calor de placas estándar fabricado en acero al carbono; no se necesita ningún tratamiento anticorrosión adicional, ya que el aire seco minimiza los riesgos de óxido.
- Sistema de control: simplifica las funciones vinculadas a la humedad. Solo necesitas conservar el ajuste básico de “reducir la humidificación cuando la humedad interior es demasiado baja” para evitar un consumo energético innecesario.
(2) Consejos de funcionamiento y mantenimiento
- Limpia el material de relleno de la torre de enfriamiento una vez al trimestre para eliminar el polvo y la arena (que pueden obstruir el relleno y reducir la eficiencia de evaporación).
- Supervisa mensualmente la calidad del agua del sistema de circulación para evitar la acumulación de minerales; pero no es necesario añadir productos químicos anticorrosión con frecuencia.
2. Zonas de alta humedad (humedad > 65%): centrarse en la resistencia a la humedad y la estabilidad
En las regiones de alta humedad, es necesario mejorar el sistema para contrarrestar los efectos negativos de la evaporación lenta y la corrosión:
(1) Mejoras en la configuración del equipo
- Torre de enfriamiento: selecciona “torres de enfriamiento cerradas con modo híbrido seco-húmedo”. Cuando la humedad es alta, usa el modo húmedo (basado en la evaporación por pulverización); cuando la humedad baja, cambia al modo seco (usando la convección del aire para enfriar). Esto reduce la dependencia de la evaporación y disminuye el consumo energético.
- Materiales: sustituye las tuberías y los intercambiadores de calor de placas por acero inoxidable 316L (que resiste la corrosión por niebla salina, ideal para zonas costeras). Para el material de relleno de la torre de enfriamiento, elige PP (polipropileno) en lugar de PVC; el PP es más resistente al crecimiento de moho en ambientes húmedos.
- Sistema de control: añade una “función de interconexión del punto de rocío”. Si la temperatura del punto de rocío exterior es superior a la temperatura del agua de enfriamiento, el sistema inicia automáticamente el calentamiento del aislamiento de las tuberías para evitar que se forme condensación en ellas.
(2) Diseño de redundancia para la fiabilidad
- Configura las torres de enfriamiento según el principio “N+1”. Por ejemplo, si 3 torres son suficientes para cubrir la carga de enfriamiento, instala 4. Esto garantiza que, si una torre falla, las restantes puedan seguir manteniendo el funcionamiento normal.
- Reserva un 10%-15% de capacidad de enfriamiento. Esto compensa la eficiencia reducida de la torre de enfriamiento durante los periodos de humedad extrema alta (como las temporadas de lluvias o los tifones).
3. Pasos generales de selección: empieza por el estudio de la humedad
No importa dónde estés, debes seguir estos tres pasos para evitar tomar decisiones equivocadas:
(1) Crea un “perfil de humedad” de la zona objetivo
Recopila datos de humedad por horas durante 12 meses (incluidos los periodos de humedad máxima, como la temporada de lluvias de junio a septiembre en el sur de China). Registra métricas clave como la “humedad media anual”, la “humedad máxima” y el “rango de temperatura del punto de rocío”: estos datos serán la base para la selección del equipo.
(2) Calcula la demanda real de enfriamiento
En las zonas de alta humedad, la eficiencia de la torre de enfriamiento cae entre un 20% y un 30%, por lo que debes estimar la capacidad real de enfriamiento multiplicando la “capacidad de enfriamiento nominal” (proporcionada por el fabricante) por 0.7-0.8. En las zonas secas, puedes usar directamente la capacidad nominal o multiplicarla por 1.0-1.1 para reservar un pequeño margen.
(3) Evalúa el coste total de propiedad (TCO)
No te centres solo en el coste inicial de compra. En las zonas de alta humedad, debes incluir en el TCO el coste de los materiales anticorrosión, el consumo energético adicional y el mantenimiento frecuente (que normalmente es de 1.5 a 2 veces mayor que en las zonas secas). Esto te ayuda a evitar gastos inesperados después de la instalación.
Conclusión
Los aires acondicionados de precisión refrigerados por agua no son una solución “válida para todo”: su rendimiento y su idoneidad dependen en gran medida de la humedad. En las zonas secas, son la opción más eficiente y rentable para el enfriamiento de centros de datos; en las regiones de alta humedad, sin embargo, requieren mejoras específicas para superar las ineficiencias de evaporación y los riesgos de corrosión.
Para los usuarios, la clave para una selección exitosa es dejar de centrarse únicamente en la “capacidad de enfriamiento” y empezar a tratar las “características de humedad” como un índice de evaluación fundamental. Al comprender primero las reglas de humedad de tu zona y luego seleccionar el tipo de torre de enfriamiento, los materiales y la lógica de control adecuados, puedes equilibrar la eficiencia, el coste y la fiabilidad. A medida que los centros de datos avanzan hacia una mayor densidad y un PUE más bajo, la humedad será cada vez más crítica para la selección de PAC refrigerados por agua. Dominar este “factor invisible” es la clave para elegir un sistema de enfriamiento que realmente se ajuste a tus necesidades.
